Главное меню >> Окно >> Окно скважинной информации >> Инклинометрия
Чтобы изменить данные инклинометрии в скважине, необходимо в дочернем окне скважинной информации выбрать скважину и перейти в раздел "Инклинометрия".
Для таблицы инклинометрии по активной скважине имеется контекстное меню, которое появляется при нажатии правой кнопки мыши (ПКМ). Контекстное меню состоит из следующих пунктов.

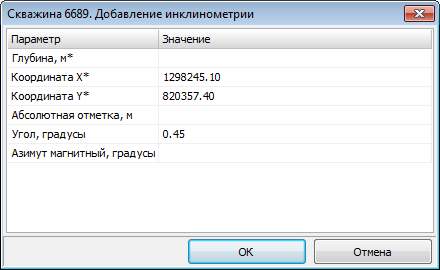

1. Вставить запись инклинометрии... Перед выбором данного пункта выделите строку в таблице, чтобы вставить перед ней новую запись. Выберите пункт меню, появится окно "Скважина N. Добавление инклинометрии"
Заполните в таблице значения. Обязательными для заполнения являются значения глубины, и координат X Y. Они помечены звездочкой. Нажмите "ОК", чтобы вставить новую запись. Обратите внимание, что в таблице инклинометрии глубины должны возрастать.
2. Добавить запись инклинометрии... При выборе данного пункта в таблицу будет добавлена (в конец) новая запись инклинометрии. Появится окно для ввода данных. В нем будут заполнены значения координат и углов из последней строчки инклинометрии в скважине.
В диалоговом окне нужно задать координаты X, Y и глубину. Эти три параметра являются обязательными. Обратите внимание, что в таблице инклинометрии глубины должны возрастать. Нажмите "ОК". Новая запись будет добавлена в скважину и отображена в таблице.
3. Редактировать запись инклинометрии... При выборе данного пункта текущая запись инклинометрии будет открыта в диалоге для редактирования. Измените координаты X, Y, глубину. Эти три параметра не могут быть пустыми. Обратите внимание, что в таблице инклинометрии глубины должны возрастать. При необходимости измените абсолютную отметку, угол, азимут (эти параметры могут быть пустыми). Нажмите "ОК" чтобы применить введенные изменения.
4. Изменить координаты (выделенные строки). Раскрывается подменю, которое будет рассмотрено ниже.
5. Поменять местами X и Y (выделенные строки). Раскрывается подменю, которое рассмотрено ниже.
6. Изменить абсолютную отметку...Раскрывается подменю, содержащее следующие пункты.
6.1. Прибавить (отнять, инвертировать) для выделенных строк.
В диалоговом окне введите значение поправки или "i" для инвертирования абсолютных отметок. Предполагается что абсолютные отметки должны возрастать с глубиной. Нажмите "ОК" чтобы провести корректировку выделенных строк.
6.2. Прибавить (отнять, инвертировать) для всего ствола. То же действие, как и предыдущее, только выполняется для всего ствола.
6.3. Посадить на альтитуду скважины.
Подменю "Изменить координаты (выделенные строки)". Подменю состоит из следующих пунктов. Перед выбором пункта подменю выделите необходимые строки в таблице инклинометрии.
4.1. Перенести ствол по координатам устья... Параллельный перенос координат скважины по X и Y относительно координат устья. Появляется окно ввода данных.
В нем нужно ввести новые координаты устья.
4.2. Перенести ствол по координатам на глубину... Параллельный перенос координат скважины по X и Y относительно координат на заданную глубину. Появляется окно ввода данных.
В нем нужно ввести новые координаты и глубину.
4.3. Перенести ствол по смещению X и Y... Параллельный перенос координат скважины по X и Y на величину введенных значений смещений по X и Y. Появляется окно ввода данных.
В нем нужно ввести значения смещения по X и Y.
4.4. Инвертировать накопленные приращения... Данное преобразование позволяет повернуть траекторию симметрично устья. Выполняется также только по выделенным строкам.
После проведения действия траектория выглядит следующим образом.
Подменю "Поменять местами X и Y (выделенные строки)". Подменю состоит из следующих пунктов. Перед выбором пункта подменю выделите необходимые строки в таблице.
Чтобы изменить данные инклинометрии в скважине, необходимо в дочернем окне скважинной информации выбрать скважину и перейти в раздел "Инклинометрия".
1. Вставить запись инклинометрии... Перед выбором данного пункта выделите строку в таблице, чтобы вставить перед ней новую запись. Выберите пункт меню, появится окно "Скважина N. Добавление инклинометрии"
2. Добавить запись инклинометрии... При выборе данного пункта в таблицу будет добавлена (в конец) новая запись инклинометрии. Появится окно для ввода данных. В нем будут заполнены значения координат и углов из последней строчки инклинометрии в скважине.
3. Редактировать запись инклинометрии... При выборе данного пункта текущая запись инклинометрии будет открыта в диалоге для редактирования. Измените координаты X, Y, глубину. Эти три параметра не могут быть пустыми. Обратите внимание, что в таблице инклинометрии глубины должны возрастать. При необходимости измените абсолютную отметку, угол, азимут (эти параметры могут быть пустыми). Нажмите "ОК" чтобы применить введенные изменения.
4. Изменить координаты (выделенные строки). Раскрывается подменю, которое будет рассмотрено ниже.
5. Поменять местами X и Y (выделенные строки). Раскрывается подменю, которое рассмотрено ниже.
6. Изменить абсолютную отметку...Раскрывается подменю, содержащее следующие пункты.
6.1. Прибавить (отнять, инвертировать) для выделенных строк.
В диалоговом окне введите значение поправки или "i" для инвертирования абсолютных отметок. Предполагается что абсолютные отметки должны возрастать с глубиной. Нажмите "ОК" чтобы провести корректировку выделенных строк.
6.2. Прибавить (отнять, инвертировать) для всего ствола. То же действие, как и предыдущее, только выполняется для всего ствола.
6.3. Посадить на альтитуду скважины.
7. Выделить все. Будут выделены все строки таблицы.
8. Удалить выделенные записи координат. Выделенные записи будут удалены.Подменю "Изменить координаты (выделенные строки)". Подменю состоит из следующих пунктов. Перед выбором пункта подменю выделите необходимые строки в таблице инклинометрии.
4.2. Перенести ствол по координатам на глубину... Параллельный перенос координат скважины по X и Y относительно координат на заданную глубину. Появляется окно ввода данных.
4.3. Перенести ствол по смещению X и Y... Параллельный перенос координат скважины по X и Y на величину введенных значений смещений по X и Y. Появляется окно ввода данных.
4.4. Инвертировать накопленные приращения... Данное преобразование позволяет повернуть траекторию симметрично устья. Выполняется также только по выделенным строкам.
Подменю "Поменять местами X и Y (выделенные строки)". Подменю состоит из следующих пунктов. Перед выбором пункта подменю выделите необходимые строки в таблице.
5.1. Поменять местами X и Y (выделенные строки) \ Координаты. Смена местами координат X и Y.
5.2. Поменять местами X и Y (выделенные строки) \ Накопленные приращения от устья. Смена местами накопленных приращений от устья.
5.3. Поменять местами X и Y (выделенные строки) \ Накопленные приращения от забоя. Смена местами накопленных приращений от забоя.
5.4. Поменять местами X и Y (выделенные строки) \ Приращения. Смена местами приращений X и Y.
