Главное меню >> Карта >> Поверхности >> Калькуляторы >> Расчеты для двух поверхностей
[ Общие операции | Математические операции | Сравнения | Сшивка | Графики | Зонирование | Контуры | Точки | Геологические ]
Для того, чтобы провести геологические расчеты по двум поверхностям, используйте вкладку "Калькуляторы \ Расчеты для двух поверхностей \ Геологические".
Представлены следующие операции:
1. Приклеить поверхность В к поверхности А в зоне неколлектора
2. Истинная толщина: подошва (A) минус кровля (B)
3. Кровля коллектора (В), ограниченная кровлей пласта (A) (минимальный отступ)
4. Подошва коллектора (В), ограниченная подошвой пласта (A) (минимальный отступ)
1. Приклеить поверхность В к поверхности А в зоне неколлектора. Данная операция позволяет провести расчет, который соединяет две поверхности в зоне неколлектора. Перед расчетом убедитесь, что на карте есть контуры неколлектора, они видимы и имеют корректный тип (плюс - неколлектор внутри, минус - неколлектор снаружи). В зоне неколлектора поверхность В приравнивается к поверхности А, в зоне коллектора поверхность В не изменяется.
2. Истинная толщина: подошва (A) минус кровля (B). Истинная толщина рассчитывается как нормальное по отношению к верхней поверхности расстояние.
На рисунке показано соотношение истинной и вертикальной толщин между двумя структурными поверхностями.
3. Кровля коллектора (В), ограниченная кровлей пласта (A) (минимальный отступ). Данный расчет позволяет скорректировать поверхность кровли коллектора.

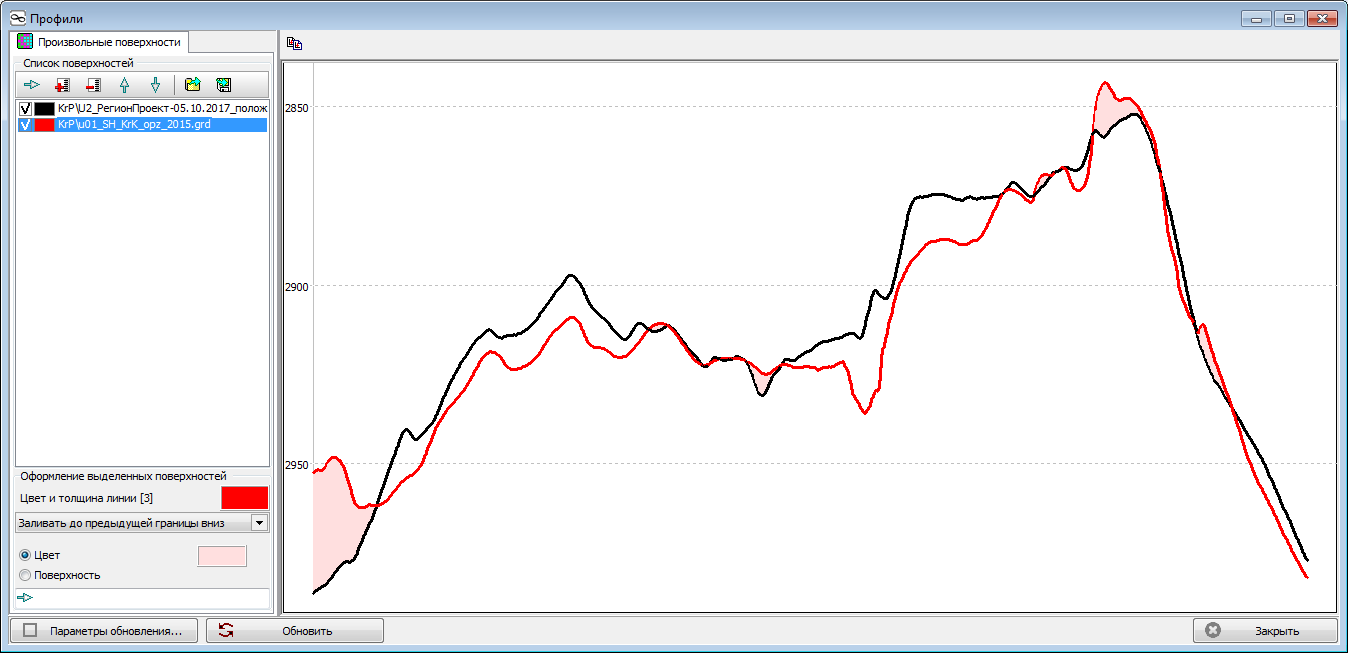

Если имеется поверхность кровли коллектора, которая по каким-либо причинам пересекается с кровлей пласта, можно ее скорректировать. На представленном рисунке кровля коллектора залегает выше кровли пласта в зонах, закрашенных красным цветом. Для проведения расчета в поле поверхности А поместите кровлю пласта, в поле поверхности В - кровлю коллектора. При необходимости задайте минимальный отступ (положительное число в метрах), чтобы гарантировать минимальное расстояние между кровлей пласта и коллектора.
В результате расчета на карте появится скорректированная поверхность кровли коллектора. На рисунке показан разрез, где серым цветом залито пространство между кровлей пласта и скорректированной кровлей коллектора.
4. Подошва коллектора (В), ограниченная подошвой пласта (A) (минимальный отступ). Данный расчет аналогичен предыдущему.
Смотрите также:
1. Задачи карты. Склейка поверхностей в зонах неколлектора
[ Общие операции | Математические операции | Сравнения | Сшивка | Графики | Зонирование | Контуры | Точки | Геологические ]
Для того, чтобы провести геологические расчеты по двум поверхностям, используйте вкладку "Калькуляторы \ Расчеты для двух поверхностей \ Геологические".
1. Приклеить поверхность В к поверхности А в зоне неколлектора
2. Истинная толщина: подошва (A) минус кровля (B)
3. Кровля коллектора (В), ограниченная кровлей пласта (A) (минимальный отступ)
4. Подошва коллектора (В), ограниченная подошвой пласта (A) (минимальный отступ)
1. Приклеить поверхность В к поверхности А в зоне неколлектора. Данная операция позволяет провести расчет, который соединяет две поверхности в зоне неколлектора. Перед расчетом убедитесь, что на карте есть контуры неколлектора, они видимы и имеют корректный тип (плюс - неколлектор внутри, минус - неколлектор снаружи). В зоне неколлектора поверхность В приравнивается к поверхности А, в зоне коллектора поверхность В не изменяется.
2. Истинная толщина: подошва (A) минус кровля (B). Истинная толщина рассчитывается как нормальное по отношению к верхней поверхности расстояние.
3. Кровля коллектора (В), ограниченная кровлей пласта (A) (минимальный отступ). Данный расчет позволяет скорректировать поверхность кровли коллектора.
4. Подошва коллектора (В), ограниченная подошвой пласта (A) (минимальный отступ). Данный расчет аналогичен предыдущему.
Смотрите также:
1. Задачи карты. Склейка поверхностей в зонах неколлектора
