Главное меню >> Карта >> Задачи карты >> Картопостроение и геометризация
В модуле "Задачи карты" можно создавать поверхности кровли коллектора и подошвы коллектора имея в качестве входных данных поверхности кровли и подошвы пласта, а также значения кровли и подошвы коллектора на скважинах.
Для выполнение задачи необходимо задать:
1. Поверхности кровли и подошвы пласта
2. Поля скважин, в которых рассчитаны кровля коллектора и подошва коллектора соответственно.
3. Можно задать также выходные файлы для сохранения результатов расчета поверхностей кровли и подошвы коллектора. Если эти поля оставить пустыми, то результаты расчета будут сохранены в файлы с названиями "KrK\KrK_job.grd" и "PdK\PdK_job.grd".
4. Если в пласте имеются выклинивания коллектора и это подтверждено наличием контуров типов 5, -5, то следует задать уровень выклинивания. Можно выбрать постоянный уровень выклинивания или рассчитываемый уровень выклинивания.
4.1. Постоянный уровень выклинивания означает что внутри зон выклинивания, которые определяются соответствующими видимыми контурами карты кровля коллектора и подошва коллектора будут схлопываться (по Z) на определенном уровне между поверхностями кровли пласта и подошвы пласта. Если задать значение 0.5, то это будет соответствовать середине между кровлей и подошвой. Если задать значение 0, то это будет соответствовать уровню кровли. Если задать значение 1, то это будет соответствовать уровню подошвы.
На рисунке выше представлены примеры расчета кровли и подошвы коллектора на уровнях 0.1 (прилегание к кровле), 0.5 (срединное прилегание), 0.9 (прилегание к подошве).
4.2. Рассчитываемый уровень выклинивания означает, что схлопывание кровли и подошвы коллектора в зонах выклинивания будет рассчитываться по ближайшим скважинам. Задайте необходимое количество ближайших скважин для расчета и программа сама по ближайшим скважинам определит наиболее вероятные уровни (от кровли пласта до подошвы пласта), где необходимо провести слияние кровли коллектора и подошвы коллектора. Пр этом будет учитываться фактическое распределение коллектора в заданном количестве ближайших от зон выклинивания скважин.
После задания настроек нажмите "Выполнить". Откроется окно "Создание сетки". Выберите метод, задайте настройки и нажмите "Расчет кровли и подошвы коллектора".
В результате расчета может быть получена следующая картина.
Чтобы построить профиль, используйте действие "Построить профиль по поверхностям".
В модуле "Задачи карты" можно создавать поверхности кровли коллектора и подошвы коллектора имея в качестве входных данных поверхности кровли и подошвы пласта, а также значения кровли и подошвы коллектора на скважинах.
Для выполнение задачи необходимо задать:
1. Поверхности кровли и подошвы пласта
2. Поля скважин, в которых рассчитаны кровля коллектора и подошва коллектора соответственно.
3. Можно задать также выходные файлы для сохранения результатов расчета поверхностей кровли и подошвы коллектора. Если эти поля оставить пустыми, то результаты расчета будут сохранены в файлы с названиями "KrK\KrK_job.grd" и "PdK\PdK_job.grd".
4. Если в пласте имеются выклинивания коллектора и это подтверждено наличием контуров типов 5, -5, то следует задать уровень выклинивания. Можно выбрать постоянный уровень выклинивания или рассчитываемый уровень выклинивания.
4.1. Постоянный уровень выклинивания означает что внутри зон выклинивания, которые определяются соответствующими видимыми контурами карты кровля коллектора и подошва коллектора будут схлопываться (по Z) на определенном уровне между поверхностями кровли пласта и подошвы пласта. Если задать значение 0.5, то это будет соответствовать середине между кровлей и подошвой. Если задать значение 0, то это будет соответствовать уровню кровли. Если задать значение 1, то это будет соответствовать уровню подошвы.
На рисунке выше представлены примеры расчета кровли и подошвы коллектора на уровнях 0.1 (прилегание к кровле), 0.5 (срединное прилегание), 0.9 (прилегание к подошве).
4.2. Рассчитываемый уровень выклинивания означает, что схлопывание кровли и подошвы коллектора в зонах выклинивания будет рассчитываться по ближайшим скважинам. Задайте необходимое количество ближайших скважин для расчета и программа сама по ближайшим скважинам определит наиболее вероятные уровни (от кровли пласта до подошвы пласта), где необходимо провести слияние кровли коллектора и подошвы коллектора. Пр этом будет учитываться фактическое распределение коллектора в заданном количестве ближайших от зон выклинивания скважин.
После задания настроек нажмите "Выполнить". Откроется окно "Создание сетки". Выберите метод, задайте настройки и нажмите "Расчет кровли и подошвы коллектора".

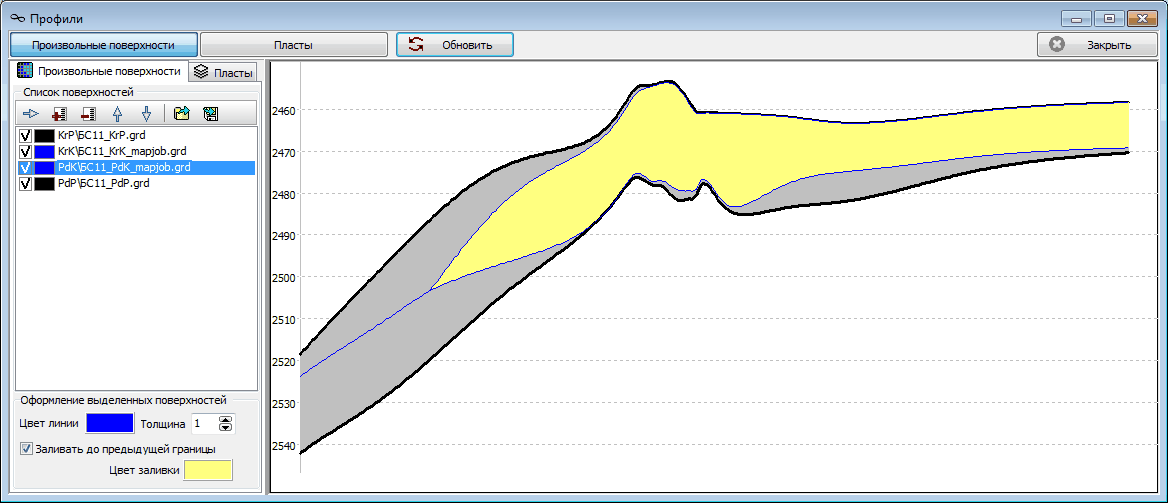

В результате расчета может быть получена следующая картина.
Чтобы построить профиль, используйте действие "Построить профиль по поверхностям".
