На вкладке "Расчеты \ Координаты (добавить, пересчитать)" можно проводить действия по пересчету координат скважин карты.
Представлены следующие действия.
1. Заменить координаты из источника
2. Добавить координаты забоя для горизонтальных скважин
3. Пересчитать: Простые преобразования
4. Пересчитать: Афинные преобразования
5. Пересчитать: Географические преобразования
Замечание. При пересчете координат скважин карты координаты скважин базы проекта (инклинометрия, пластопересечения) не изменяются.
Если вы используете собственный источник скважин для данного пласта, то после пересчета координат необходимо сохранить скважины карты, чтобы при следующей загрузке пласта на карту скважины появились в новых координатах. Если вы при загрузке пласта используете скважины базы проекта, то необходимо пересчитать координаты скважин в базе с помощью модуля "Работа с координатами" (вкладка "Исправления \ Общие исправления \ Пересчитать координаты...").
1. Заменить координаты из источника. Данное действие позволяет заменить координаты скважин карты из источника. При нажатии на кнопку "Выполнить", появится окно "Импорт и загрузка текстовых данных" (подробнее об окне).
В данном окне нужно задать источник и установить номера столбцов для названия скважины (это обязательное поле для идентификации скважины), координаты X, координаты Y. Также можно добавить дополнительные координаты X2, Y2.
2. Добавить координаты забоя для горизонтальных скважин. Данное действие позволяет заполнить координаты забоя скважин карты явным образом. После выполнения действия у скважины карты появляются координаты забоя, которые хранятся в самой скважине в соответствующих полях (подробнее).
3. Пересчитать: Простые преобразования. Для изменения координат нажмите на кнопку выбора и установки преобразований координат. Появится окно, в котором выбирается действие изменения координат из списка (подробнее). Установите желаемое преобразование. При необходимости задайте настройки. Нажмите "ОК".
4. Пересчитать: Афинные преобразования. Для пересчета используйте коээфиициенты пересчета в запросе "Аффинное преобразование координат".

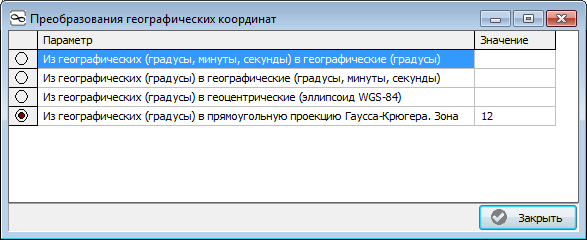

5. Пересчитать: Географические преобразования. При выборе данного действия появится окно с возможностью выбора преобразования.
Нажмите "Выполнить", чтобы провести преобразования координат.
Смотрите также:
1. Старые версии (презентация)
[ Очистить значения | Рассчитать значения | Изменить значения | Перенос и копирование значений | Передать значения в данные базы | Снятие значений с сетки | Снятие значений с сейсмики | Пересчитать координаты | Создать контуры по скважинам | Создать поверхности | Фиктивные скважины | Выделение категорий ]
На вкладке "Расчеты \ Координаты (добавить, пересчитать)" можно проводить действия по пересчету координат скважин карты.
1. Заменить координаты из источника
2. Добавить координаты забоя для горизонтальных скважин
3. Пересчитать: Простые преобразования
4. Пересчитать: Афинные преобразования
5. Пересчитать: Географические преобразования
Замечание. При пересчете координат скважин карты координаты скважин базы проекта (инклинометрия, пластопересечения) не изменяются.
Если вы используете собственный источник скважин для данного пласта, то после пересчета координат необходимо сохранить скважины карты, чтобы при следующей загрузке пласта на карту скважины появились в новых координатах. Если вы при загрузке пласта используете скважины базы проекта, то необходимо пересчитать координаты скважин в базе с помощью модуля "Работа с координатами" (вкладка "Исправления \ Общие исправления \ Пересчитать координаты...").
1. Заменить координаты из источника. Данное действие позволяет заменить координаты скважин карты из источника. При нажатии на кнопку "Выполнить", появится окно "Импорт и загрузка текстовых данных" (подробнее об окне).
2. Добавить координаты забоя для горизонтальных скважин. Данное действие позволяет заполнить координаты забоя скважин карты явным образом. После выполнения действия у скважины карты появляются координаты забоя, которые хранятся в самой скважине в соответствующих полях (подробнее).
3. Пересчитать: Простые преобразования. Для изменения координат нажмите на кнопку выбора и установки преобразований координат. Появится окно, в котором выбирается действие изменения координат из списка (подробнее). Установите желаемое преобразование. При необходимости задайте настройки. Нажмите "ОК".
4. Пересчитать: Афинные преобразования. Для пересчета используйте коээфиициенты пересчета в запросе "Аффинное преобразование координат".
5. Пересчитать: Географические преобразования. При выборе данного действия появится окно с возможностью выбора преобразования.
Смотрите также:
1. Старые версии (презентация)
