Главное меню >> Приложения >> Оцифровка карт и привязка координат
Чтобы осуществить привязку контуров к изображению необходимо загрузить на растр контуры из KTS-файла. Работа проводится в модуле "Оцифровка карт и привязка координат". Перед загрузкой необходимо удалить все контуры, если они есть (меню "Оцифровка \ Удалить все контуры").
Выберите меню "Оцифровка \ Загрузить контуры на растр без привязки (для совмещения)...".
Контуры будут загружены на растр, таким образом, чтобы покрыть весь его размер.
Теперь контуры можно начать привязывать к растру.

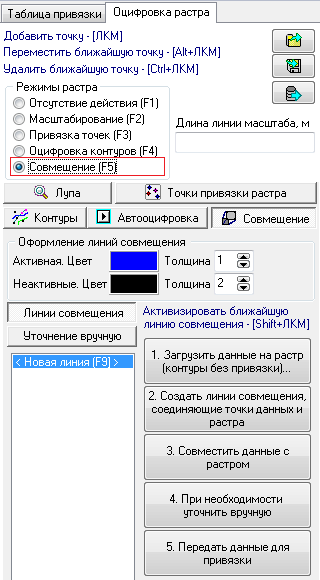

Для этого перейдите в режим "Совмещение (нажмите F5)". Перейдите на вкладку "Совмещение".
На данной вкладке кнопками представлена последовательность действий совмещения. Мы выполнили только первой действие - загрузили контуры на растр. Далее необходимо создать линии совмещения от точек соответствия контура до точек на растре. В качестве точек соответствия лучше всего брать точки на перегибах контуров.
При создании линий совмещения используются следующие сочетания клавиш:
ЛКМ - если в активной линии совмещения одна точка, то добавление второй точки, если в активной линии совмещения две точки, то создание новой линии совмещения и добавление первой точки.
Alt+ЛКМ - перенос ближайшей точки активной линии совмещения.
Shift+ЛКМ - активизация ближайшей линии совмещения. Для выбора линии совмещения ее можно также выделить в списке "Линии совмещения".
Ctrl+ЛКМ - удаление ближайшей линии совмещения.
После создания нескольких линий совмещения (минимум 3, желательно 5-10), нажмите кнопку "3. Совместить данные с растром". Загруженные контуры должны совместиться с контурами растра. Если имеется расхождение, можно повторить процедуру создания линий совмещения.
Совмещенные контуры можно при необходимости уточнить вручную.
Уточнение вручную предполагает параллельный перенос по X и по Y, масштабирование по X и по Y и поворот на указанное значение (в градусах).
После этого нажмите кнопку "5. Передать данные для привязки". Будет заполнена таблица привязки.
Видеоурок.
Смотрите также:
1. Привязка контуров. Режим совмещения, получение координат скважин с растра
2. Посмотрите также видео.
Чтобы осуществить привязку контуров к изображению необходимо загрузить на растр контуры из KTS-файла. Работа проводится в модуле "Оцифровка карт и привязка координат". Перед загрузкой необходимо удалить все контуры, если они есть (меню "Оцифровка \ Удалить все контуры").
Выберите меню "Оцифровка \ Загрузить контуры на растр без привязки (для совмещения)...".
Для этого перейдите в режим "Совмещение (нажмите F5)". Перейдите на вкладку "Совмещение".
При создании линий совмещения используются следующие сочетания клавиш:
ЛКМ - если в активной линии совмещения одна точка, то добавление второй точки, если в активной линии совмещения две точки, то создание новой линии совмещения и добавление первой точки.
Alt+ЛКМ - перенос ближайшей точки активной линии совмещения.
Shift+ЛКМ - активизация ближайшей линии совмещения. Для выбора линии совмещения ее можно также выделить в списке "Линии совмещения".
Ctrl+ЛКМ - удаление ближайшей линии совмещения.
Начало (первая точка) линии показывается окружностью. Она должна находиться на привязываемом контуре. Вторая точка должна находиться на растре.
После этого нажмите кнопку "5. Передать данные для привязки". Будет заполнена таблица привязки.
Видеоурок.
Смотрите также:
1. Привязка контуров. Режим совмещения, получение координат скважин с растра
2. Посмотрите также видео.
