Главное меню >> Карта >> Задачи карты >> Объемы и запасы
Для того, чтобы оперативно рассчитать запасы нефти по активному пласту, нужно воспользоваться модулем "Задачи карты". Данный модуль можно открыть из меню "Карта \ Задачи...".
В задачах карты имеется пункт «Расчет запасов нефти», в котором можно проводить расчеты запасов нефти по различным критериям и с различными настройками.
Имеются следующие типы расчетов, доступные в выпадающем списке сверху.
На подвкладке "Параметры подсчета" расположена таблица задания подсчетных параметров. Для каждого подсчетного параметра существуют столбцы: тип источника, данные, точность. Чтобы изменить настройки каждого подсчетного параметра, нужно щелкнуть ЛКМ на соответствующей ячейке.
В качестве поверхности нефтенасыщенной толщины можно использовать текущую поверхность карты (по умолчанию) или заданную поверхность. Если выбрана текущая поверхность, то для подсчета запасов нефти берется поверхность карты. Если выбрана произвольная поверхность, то ее нужно указать (grd-файл), щелкнув ЛКМ в столбце "Данные". Точность представления толщины по умолчанию установлена 2 знака после запятой. Для нефтенасыщенной толщины установленная точность не влияет на величину запасов, поскольку толщина не входит напрямую в расчет, а определяется как "объем / площадь".
В качестве подсчетных параметров пористости, нефтенасыщенности, плотности, пересчетного коэффициента, газосодержания, КИН можно использовать следующие источники:
- постоянное значение (нужно ввести значение в столбец "Данные"),
- значение скважин карты,
- поверхность (нужно ввести название grd-файла столбец "Данные"),
- таблица подсчетных параметров (нужно задать таблицу, нажав на кнопку "Таблица подсчетных параметров"),
- значение из контура.Список источников появляется при нажатии на ячейки в столбце "Тип источника".
В зависимости от выбранного источника для каждого подсчетного параметра при нажатии ЛКМ в ячейке столбца "Данные". Если выбран источник "Постоянное значение", то при нажатии на ячейку в столбце "Данные", появляется запрос на ввод значения. Если выбран источник "Поверхность", то при нажатии на ячейку в столбце "Данные", появляется запрос на открытие grd-файла. Для остальных источников в столбце "Данные" ничего не задается.
Для подсчетных параметров пористости, нефтенасыщенности, плотности, пересчетного коэффициента, газосодержания, КИН определяется точность. Установленная точность подсчетных параметров влияет на результаты расчета запасов. Например, если для пористости установлена точность 2, а введено постоянное значение 0.234, то при расчете запасов будет использовано значение 0.23. Эти привила действуют для подсчетных параметров, заданных из различных источников.
Расчет запасов по всей поверхности. Необходимо задать поверхность нефтенасыщенной толщины и установить галочки расчета:
- По категориям (А, В, С1, С2),
- По контурам категорий,
- По зонам (ГНЗ, ГНВЗ, ЧНЗ, ВНЗ).Галочка "По контурам категорий" позволяет получать отдельной строкой в таблице запасы по каждому контуру заданной категории, если их несколько.
Ниже представлены результаты расчета запасов в нескольких вариантах. Подсчетные параметры для данного примера заданы как постоянное значение, равное 1.
Расчет запасов в активном контуре. Необходимо задать поверхность нефтенасыщенной толщины и задать активный контур на карте. Установка галочек расчета аналогична предыдущему случаю. Дополнительно можно создавать таблицу в Excel. Для этого нужно установить соответствующую галочку.
Расчет запасов по видимым контурам залежей. Необходимо задать поверхность нефтенасыщенной толщины и убедиться что на карте имеются контуры залежей нефти. Установка галочек расчета аналогична предыдущему случаю.
Расчет запасов по контурам скважин. Необходимо задать поверхность нефтенасыщенной толщины и убедиться что на карте есть контуры скважин, которые имеют тип 20. Как создать контуры дренирования скважин. Это контуры Вороного или контуры дренирования скважин. Контуры скважин выглядят следующим образом.
Установка галочек расчета (по категориям, по зонам) здесь не применяется. Расчет запасов проводится только внутри каждого контура без учета категорий и зон насыщения. На выходе будет выведена таблица с расчетом запасов по каждому контуру.

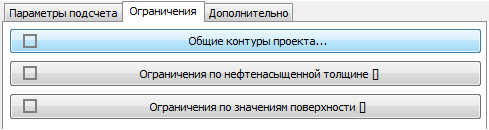

На подвкладке "Ограничения" имеется возможность задавать ограничения при расчетах.
1. Можно проводить расчет внутри или снаружи лицензионных границ, внутри или снаружи водоохранных границ, внутри или снаружи санитарных зон. Для этого нужно включить галочку на кнопке "Общие контуры проекта...". Подробнее о контурах проекта.
2. Можно также включить ограничения по толщине, задав минимальное и максимальное значение нефтенасыщенной толщины. Области поверхности, не входящие в указанный диапазон, не будут участвовать в расчете.
3. При необходимости можно ввести специальный параметр – ограничитель. Ограничитель представляет собой поверхность и пару заданных пользователем значений «Минимум» и «Максимум», в пределах которых будет проводиться подсчет. Для учета ограничителя при подсчете запасов необходимо включить переключатель «Ограничитель». Например в качестве ограничителя можно задать поверхность проницаемости и рассчитать запасы в низкопроницаемых или высокопроницаемых зонах.
Смотрите также:
1. Расчет запасов нефти в пласте по контурам
Для того, чтобы оперативно рассчитать запасы нефти по активному пласту, нужно воспользоваться модулем "Задачи карты". Данный модуль можно открыть из меню "Карта \ Задачи...".
В задачах карты имеется пункт «Расчет запасов нефти», в котором можно проводить расчеты запасов нефти по различным критериям и с различными настройками.
1. Расчет по всей поверхности,
2. Расчет в активном контуре,
3. По видимым контурам залежей,
4. По контурам скважин (тип 20). На подвкладке "Параметры подсчета" расположена таблица задания подсчетных параметров. Для каждого подсчетного параметра существуют столбцы: тип источника, данные, точность. Чтобы изменить настройки каждого подсчетного параметра, нужно щелкнуть ЛКМ на соответствующей ячейке.
В качестве поверхности нефтенасыщенной толщины можно использовать текущую поверхность карты (по умолчанию) или заданную поверхность. Если выбрана текущая поверхность, то для подсчета запасов нефти берется поверхность карты. Если выбрана произвольная поверхность, то ее нужно указать (grd-файл), щелкнув ЛКМ в столбце "Данные". Точность представления толщины по умолчанию установлена 2 знака после запятой. Для нефтенасыщенной толщины установленная точность не влияет на величину запасов, поскольку толщина не входит напрямую в расчет, а определяется как "объем / площадь".
В качестве подсчетных параметров пористости, нефтенасыщенности, плотности, пересчетного коэффициента, газосодержания, КИН можно использовать следующие источники:
- постоянное значение (нужно ввести значение в столбец "Данные"),
- значение скважин карты,
- поверхность (нужно ввести название grd-файла столбец "Данные"),
- таблица подсчетных параметров (нужно задать таблицу, нажав на кнопку "Таблица подсчетных параметров"),
- значение из контура.Список источников появляется при нажатии на ячейки в столбце "Тип источника".
Для подсчетных параметров пористости, нефтенасыщенности, плотности, пересчетного коэффициента, газосодержания, КИН определяется точность. Установленная точность подсчетных параметров влияет на результаты расчета запасов. Например, если для пористости установлена точность 2, а введено постоянное значение 0.234, то при расчете запасов будет использовано значение 0.23. Эти привила действуют для подсчетных параметров, заданных из различных источников.
Расчет запасов по всей поверхности. Необходимо задать поверхность нефтенасыщенной толщины и установить галочки расчета:
- По категориям (А, В, С1, С2),
- По контурам категорий,
- По зонам (ГНЗ, ГНВЗ, ЧНЗ, ВНЗ).Галочка "По контурам категорий" позволяет получать отдельной строкой в таблице запасы по каждому контуру заданной категории, если их несколько.
Ниже представлены результаты расчета запасов в нескольких вариантах. Подсчетные параметры для данного примера заданы как постоянное значение, равное 1.
Галочка "По категориям" отжата, галочка "По зонам" отжата
Галочка "По категориям" нажата, галочка "По зонам" отжата
Галочка "По категориям" отжата, галочка "По зонам" нажата
Галочка "По категориям" нажата, галочка "По зонам" нажатаРасчет запасов в активном контуре. Необходимо задать поверхность нефтенасыщенной толщины и задать активный контур на карте. Установка галочек расчета аналогична предыдущему случаю. Дополнительно можно создавать таблицу в Excel. Для этого нужно установить соответствующую галочку.
Расчет запасов по видимым контурам залежей. Необходимо задать поверхность нефтенасыщенной толщины и убедиться что на карте имеются контуры залежей нефти. Установка галочек расчета аналогична предыдущему случаю.
Расчет запасов по контурам скважин. Необходимо задать поверхность нефтенасыщенной толщины и убедиться что на карте есть контуры скважин, которые имеют тип 20. Как создать контуры дренирования скважин. Это контуры Вороного или контуры дренирования скважин. Контуры скважин выглядят следующим образом.
На подвкладке "Ограничения" имеется возможность задавать ограничения при расчетах.
2. Можно также включить ограничения по толщине, задав минимальное и максимальное значение нефтенасыщенной толщины. Области поверхности, не входящие в указанный диапазон, не будут участвовать в расчете.
3. При необходимости можно ввести специальный параметр – ограничитель. Ограничитель представляет собой поверхность и пару заданных пользователем значений «Минимум» и «Максимум», в пределах которых будет проводиться подсчет. Для учета ограничителя при подсчете запасов необходимо включить переключатель «Ограничитель». Например в качестве ограничителя можно задать поверхность проницаемости и рассчитать запасы в низкопроницаемых или высокопроницаемых зонах.
Смотрите также:
1. Расчет запасов нефти в пласте по контурам
