Карта. Линия выделения. Действия с контурами

Главное меню >> Окно >> Окно пластовой информации >> Контекстная панель >> Режим линии выделения

Чтобы провести действия с контурами карты в режиме линии выделения, выберите действие "Действия с контурами..." и нажмите "Выполнить".

Возможно два варианта:

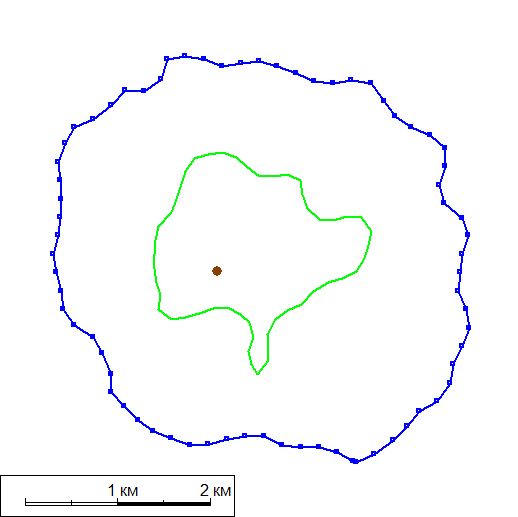

Вариант 1. Линия выделения состоит из одой точки и на карте имеется активный контур. В этом случае появляется следующий диалог.

Выберите одно из предложенных действий, нажмите "ОК".

Например можно создать лучи из точки линии выделения ко всем узлам активного контура.

Вариант 2. Линия выделения состоит из нескольких точек.

Действия с контурами в режиме линии выделения позволяют обрабатывать контуры карты в сочетании с линией выделения. При выборе действия "Действия с контурами" появляется следующее окно.

Представлены следующие действия:
1. Создать контур, объединив его с активным

2. Создать контуры со смещением

3. Создать контуры с масштабом

4. Создать контуры с поворотом

5. Создать сетку контуров

6. Создать контуры случайного расположения

7. Активный контур (точки)

   7.1. Удалить точки внутри линии выделения
   7.2. Удалить точки снаружи линии выделения

8. Активный контур

   8.1. Удалить внутри линии выделения
   8.2. Удалить снаружи линии выделения
   8.3. Объединить если есть пересечение
9. Разделить активный контур на две части: внутри и снаружи линии выделения

10. Удалить все контуры внутри линии выделения (Полностью внутри; Частично внутри)
11. Удалить все контуры снаружи линии выделения (Полностью снаружи; Частично снаружи)

12. Установить цвет линии для контуров внутри

9. Разделить контур на две части: внутри и снаружи линии выделения. Данное действие позволяет провести разделение контура.

Например, это может понадобиться при разделении категорий внутри залежи.

---

Смотрите также:
1. Контуры. Действия. Исправления. Геометрические операции
