На вкладке "Расчеты \ Траектории, глубины, абсолютные отметки" представлены действия, позволяющие рассчитывать траекторию из данных инклинометрических замеров.
Версия до 2022
Представлены следующие действия:
1. Дополнить отсутствующие данные углов
2. Рассчитать траекторию по углам и азимутам из внешних данных...
3. Рассчитать траекторию по углам и азимутам из данных инклинометрии проекта
4. Пересчитать глубины, абсолютные отметки по данным инклинометрии проекта...
5. Рассчитать условную траекторию для вертикальных скважин...
1. Дополнить отсутствующие данные углов
Данный расчет предназначен для дополнения отсутствующих азимутальных углов. На вход подается таблица глубина, угол, азимут. В таблице допускается отсутствие значений азимутов и углов. На выходе программа выдает таблицу заполненную таблицу с доопределенными азимутальными углами.
2. Рассчитать траекторию по углам и азимутам из внешних данных...
Данный расчет предназначен для расчета траектории по данным глубин, углов, азимутов.
Установите настройки для параметров:
1) альтитуда,
2) магнитное склонение,
3) координаты устья.
Для каждого из параметров можно задать либо постоянное значение, указав его в списке, либо значение из скважины проекта. В этом случае внешняя таблица с данными должна будет содержать столбец с названием скважины.
После установки настроек нажмите на кнопку "Выполнить". Появится окно импорта текстовых данных (подробнее).
Занесите данные, установите номера столбцов и нажмите "Выполнить".
3. Рассчитать траекторию по углам и азимутам из данных инклинометрии проекта
Данный расчет позволяет пересчитать траекторию по данным активной инклинометрии из скважин проекта. Источником пересчета являются столбцы глубина, угол, азимут из данных инклинометрии скважин проекта. Для расчета также используются альтитуды и магнитные склонения из характеристик скважин проекта.
Результатом расчета может служить:
1. Статистическая отчетность (ее рекомендуется провести вначале)
2. Отдельный XYZ-файл
3. Замена траектории в скважинах проекта (можно заменить координаты, абсолютные отметки).
4. Пересчитать глубины, абсолютные отметки по данным инклинометрии проекта
Данный расчет позволяет рассчитать глубины в абсолютные отметки и наоборот для любой текстовой таблицы, имеющей столбец названия скважин.
Задайте столбец с названием скважины, который должен присутствовать в таблице исходных данных. Нажмите «Выполнить». Появится окно, в которое нужно ввести таблицу с данными.
В таблице можно использовать несколько столбцов, главное чтобы был столбец с названием скважины для идентификации скважины в проекте.
После выполнения расчета появляется выходная таблица, в которой после каждого столбца с исходными данными (глубиной или абсолютной отметкой) появляется пересчитанный столбец.
5. Рассчитать условную траекторию для вертикальных скважин
Данный расчет позволяет создать условную траекторию по устьевым координатам в предположении, что скважина является вертикальной.
Вертикальная траектория создается только в тех скважинах, в которых отсутствуют записи инклинометрии и имеются устьевые координаты X и Y. Желательно, чтобы в скважине имелась альтитуда. В результате действия в скважину будет добавлено две записи с одинаковыми координатами. Первая запись на глубине 0, вторая запись на указанной пользователем глубине.
Отчет можно скопировать в буфер.
Смотрите также:
1. Как пересчитывать глубины и абсолютные отметки
2. Старые версии (презентация)
1. Дополнить отсутствующие данные углов
2. Рассчитать траекторию по углам и азимутам из внешних данных...
3. Рассчитать траекторию по углам и азимутам из данных инклинометрии проекта
4. Пересчитать глубины, абсолютные отметки по данным инклинометрии проекта...
5. Рассчитать условную траекторию для вертикальных скважин...
При расчетах траектории используются настройки, которые задаются при нажатии на кнопку "
", расположенную в нижней части окна. Появится окно задания следующих настроек.
", расположенную в нижней части окна. Появится окно задания следующих настроек.
Данные настройки можно оставить по умолчанию.
1. Дополнить отсутствующие данные углов
Данный расчет предназначен для дополнения отсутствующих азимутальных углов. На вход подается таблица глубина, угол, азимут. В таблице допускается отсутствие значений азимутов и углов. На выходе программа выдает таблицу заполненную таблицу с доопределенными азимутальными углами.
2. Рассчитать траекторию по углам и азимутам из внешних данных...
Данный расчет предназначен для расчета траектории по данным глубин, углов, азимутов.
1) альтитуда,
2) магнитное склонение,
3) координаты устья.
Для каждого из параметров можно задать либо постоянное значение, указав его в списке, либо значение из скважины проекта. В этом случае внешняя таблица с данными должна будет содержать столбец с названием скважины.

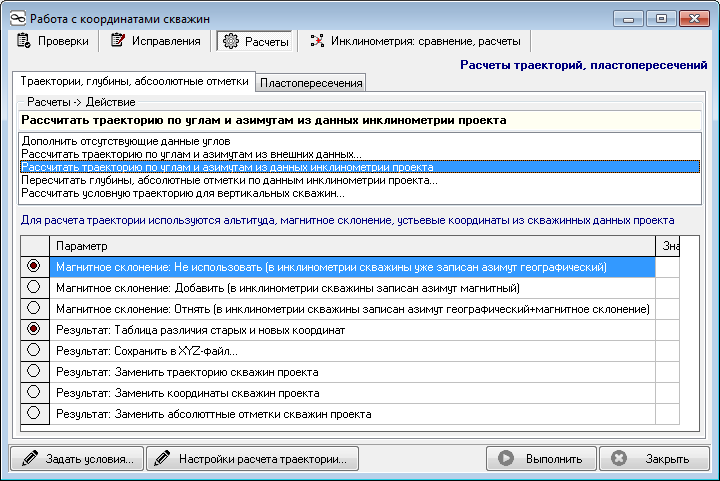

3. Рассчитать траекторию по углам и азимутам из данных инклинометрии проекта
Данный расчет позволяет пересчитать траекторию по данным активной инклинометрии из скважин проекта. Источником пересчета являются столбцы глубина, угол, азимут из данных инклинометрии скважин проекта. Для расчета также используются альтитуды и магнитные склонения из характеристик скважин проекта.
Результатом расчета может служить:
1. Статистическая отчетность (ее рекомендуется провести вначале)
2. Отдельный XYZ-файл
3. Замена траектории в скважинах проекта (можно заменить координаты, абсолютные отметки).

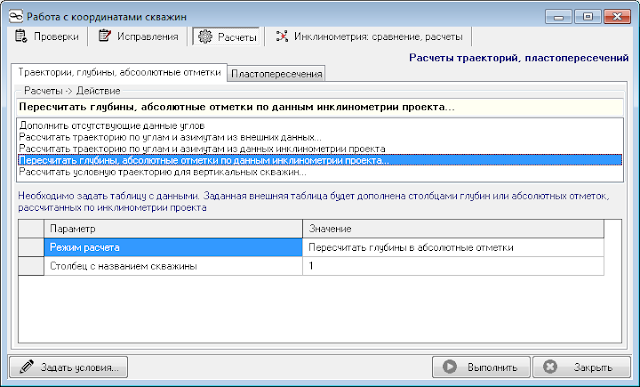

4. Пересчитать глубины, абсолютные отметки по данным инклинометрии проекта
Данный расчет позволяет рассчитать глубины в абсолютные отметки и наоборот для любой текстовой таблицы, имеющей столбец названия скважин.
5. Рассчитать условную траекторию для вертикальных скважин
Данный расчет позволяет создать условную траекторию по устьевым координатам в предположении, что скважина является вертикальной.
Можно задать:
1. Одинаковую глубину для всех скважин (по умолчанию 2 000 м),
2. Брать глубину из записи "Глубина фактическая" в параметрах скважины,
3. Рассчитывать глубину по данным интерпретации ГИС и каротажа (будет взята максимальная глубина по этим данным и добавлено 5 м),
4. Задать внешнюю таблицу со скважинами и соответствующими глубинами.
В результате выполнения действия будет добавлена инклинометрия в скважины и выведен отчет.
Смотрите также:
1. Как пересчитывать глубины и абсолютные отметки
2. Старые версии (презентация)
