Главное меню >> Наcтройки >> Настройки оформления и цвета >> Карты
На вкладке "Карты \ Общие" представлены общие настройки для карт.
На вкладке "Карты \ Общие" представлены общие настройки для карт.
1. В поле "Начальный масштаб по умолчанию..." установите масштаб, который будет применяться для всех новых создаваемых пластов.
2. В поле "При переходе с пласта на пласт" можно установить, что будет сохраняться на карте при переходе с одного пласта на другой пласт. Чтобы элемент карты оставался при переходе на другой пласт, отметьте его галочкой.
3. В поле "Оформление контуров по умолчанию" задайте таблицу оформления контуров. При нажатии на кнопку "Оформление контуров по умолчанию..." появится таблица, в которой задаются настройки отображения контуров на карте в режиме скважин.
В данной таблице можно задать цвет, толщину, стиль линии для контуров заданного типа. Текущая таблица оформления контуров предназначена для одновременного изменения оформления контуров по типам по требованию пользователя. Чтобы установить начальное оформление контуров, нажмите на кнопку "
". Таблицу оформления контуров можно сохранять в проект и использовать снова. Автоматически таблица оформления контуров при штатном выходе из проекта сохраняется только для главного пользователя.
Чтобы поменять цвет или толщину по умолчанию, нажмите ЛКМ на ячейке в соответствующей строке. Данная таблица оформления будет использоваться каждый раз при выборе действия "Установить оформление по умолчанию".
Данное действие доступно в окне "Работа с контурами".

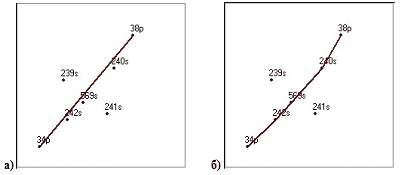

4. В поле "Профили \ Ширина полосы для автозаполнения..." установите Поле "Ширина полосы для автозаполнения профиля по сважинам, м" позволяет автоматически подключать скважины в профиль. Скважины, попадающие в полосу заданной ширины между предпоследней и последней скважинами профиля, будут вставлены в профиль.
Автоматическая вставка скважин производится в профиль, имеющий в своем составе не менее двух скважин, между последней скважиной и предпоследней скважиной профиля при выборе пункта меню "Профили / Активный профиль / Вставить скважины вдоль линии профиля".
5. Для того, чтобы задать настройки профилей по умолчанию, нажмите на кнопку "Настройки профилей по умолчанию...". Появится окно "Настройки профилей". Установите в нем желаемые настройки и сохраните настройки в файл, нажав на кнопку "Сохранить...". Если вы сохраните настройки в файл с названием "Default", то настройки из него будут применяться всякий раз, когда вы заходите в проект. Если вы выходите из проекта как главный пользователь, настройки профилей будут сохранены в файл с названием "Default" автоматически.
3. В поле "Оформление контуров по умолчанию" задайте таблицу оформления контуров. При нажатии на кнопку "Оформление контуров по умолчанию..." появится таблица, в которой задаются настройки отображения контуров на карте в режиме скважин.
". Таблицу оформления контуров можно сохранять в проект и использовать снова. Автоматически таблица оформления контуров при штатном выходе из проекта сохраняется только для главного пользователя. Чтобы поменять цвет или толщину по умолчанию, нажмите ЛКМ на ячейке в соответствующей строке. Данная таблица оформления будет использоваться каждый раз при выборе действия "Установить оформление по умолчанию".
4. В поле "Профили \ Ширина полосы для автозаполнения..." установите Поле "Ширина полосы для автозаполнения профиля по сважинам, м" позволяет автоматически подключать скважины в профиль. Скважины, попадающие в полосу заданной ширины между предпоследней и последней скважинами профиля, будут вставлены в профиль.
5. Для того, чтобы задать настройки профилей по умолчанию, нажмите на кнопку "Настройки профилей по умолчанию...". Появится окно "Настройки профилей". Установите в нем желаемые настройки и сохраните настройки в файл, нажав на кнопку "Сохранить...". Если вы сохраните настройки в файл с названием "Default", то настройки из него будут применяться всякий раз, когда вы заходите в проект. Если вы выходите из проекта как главный пользователь, настройки профилей будут сохранены в файл с названием "Default" автоматически.
