Пласты. Неколлекторы и залежи нефти

GOLHS >> Блоки >> Пласты и карты >> Контуры

Для того чтобы рассчитать запасы по залежам, в контурах должны присутствовать их номера. В расчет попадают только те контуры, значение "Номер залежи" которых больше 0.

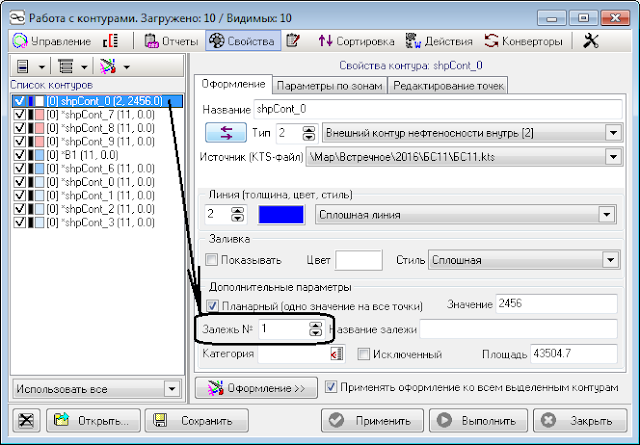

Установите номера залежей в свойствах контура (модуль "Работа с контурами", вкладка "Свойства \ Оформление").
В терминологии GeoGlobe, залежи нефти могут быть обозначены контурами трех типов:
2 - внешний контур нефтеносности,
-4 - замещение наружу,
-5 - замещение внутрь.
Для правильного учета залежей при подсчете запасов необходимо корректно обозначать неколлекторы и залежи нефти.

НеколлекторыЕсли в пласте при этом имеются контуры замещения, выклинивания, то очень важно соблюдать их типы. Если замещение коллекторов внутри контура, значение должно 4, если замещение коллекторов снаружи контура, значение должно -4. Если выклинивание коллекторов внутри контура, значение должно 5, если выклинивание коллекторов снаружи контура, значение должно -5.

Для одних и тех же геологических условий можно использовать как контуры замещения внутрь, так и замещения наружу. В качестве примера на верхнем рисунке приведен вариант с типом 4.

Контур замещения (выклинивания) не должен противоречить имеющимся залежам. Независимо от того, является ли контур замкнутым или нет, отрезок от первой до последней точки не должен пересекать какую-либо залежь. Если имеет место пересечение, то площадь залежи и соответствующие параметры (объемы, запасы...) могут посчитаться некорректно. Из расчетов будет вырезана часть залежи.

В качестве примера контура с типом -4 можно привести следующее изображение.

Здесь также необходимо учитывать то, что при расчетах контуры замещения, выклинивания могут автоматически замыкаться и зоны коллектора рассчитываются по этим замкнутым полигонам. Эти зоны неколлектора уже не попадают в залежь и искажают результаты расчетов.

Поэтому нужно следить за протяженностью контура замещения (выклинивания) и контролировать его замкнутость.
Чтобы быстро проверить корректность контура на предмет непересечения с залежами, нажмите "Z" (замкнуть контур) в режиме редактирования контуров. Чтобы разомкнуть контур, нажмите "Shift+Z".
При установке замещения внутрь или наружу, обращайте внимание на геологию. Направление усиков не нужно принимать во внимание. Это свойство оформления и оно не влияет на расчеты. На расчеты влияет тип контура (положительный, отрицательный) и его замкнутость. Направление усиков можно быстро поменять выделив контур и нажав кнопку "i" в режиме редактирования контуров.

Залежи нефтиЗалежь, приведенная на рисунке, имеет тип 2 (внешний контур нефтеносности).

Чтобы залежь могла принимать участие в расчетах и при формировании отчетности, необходимо, чтобы свойство "Номер залежи" имело значение больше 0 и было уникальным в пределах пласта. Не допускается, чтобы разные залежи в пределах пласта имели один и тот же номер. Контуры зеленого цвета, изображенные на рисунке, должны иметь тип 4 (замещение внутрь).
Залежи нефти могут быть также полностью литологически ограниченными. В этом случае их нужно обозначать контуром типа -4 или -5.

Контур также должен иметь номер залежи (число больше нуля). Также в поле "Название залежи" можно дать название или описание залежи. В этом случае не нужно добавлять в литологически ограниченную залежь дополнительный контур нефтеносности, совпадающий с контуром замещения. Это приведет к противоречию с геологической точки зрения. Литологически ограниченная залежь не может контролироваться внешним контуром нефтеносности.
Частично литологически ограниченная залежь должна быть определена с помощью контура нефтеносности, часть которого совпадает с контуром замещения (выклинивания).

Тип контура нефтеносности в данном случае должен быть 2, а контура выклинивания - минус 5.
Если в пластовой сводовой залежи нефти присутствуют понижения структуры, то могут образовываться зоны отсутствия нефти. Они должны быть обозначены внешним контуром нефтеносности с отрицательным типом (-2). Это означает, что залежь нефти внутри контура отсутствует. То же самое относится к внутренним контурам нефтеносности.
