Главное меню >> Действия >> Отчетная документация >> Подсчет запасов
На вкладке "Подсчет запасов \ Керн" можно создавать таблицы, связанные с керновыми исследованиями.
В разделе представлены следующие таблицы:
1. Сведения об отборе и выносе керна по скважинам и по интервалам отбора (независимо от пластов)
2. Количество скважин и анализов (в целом и по коллектору)
3. Cведения о толщине, освещенности керном продуктивного пласта и объемах выполненных работ по анализу кернового материала
4. Сведения об отборе и выносе керна по скважинам
5. Сведения об отборе и выносе керна
6. Сведения об отборе, выносе и средних значениях керна в коллекторе по скважинам
7. Значения коллекторских свойств по прослоям интерпретации ГИС
Выберите тип таблицы и установите настройки. На выходе будет сформирована таблица в MSExcel. Не редактируйте таблицу, пока не закончится расчет.
1. Сведения об отборе и выносе керна по скважинам и по интервалам отбора
Для создания этой таблицы не требуется задавать пласты расчета. Таблица формируется по интервалам отбора по каждой скважине (или по заданному списку скважин). Вид таблицы представлен ниже.
При включении переключателя «Выводить итоги по скважине» после каждой скважины записывается строка «Итого по скважине» с суммарной информацией по скважине.
2. Сведения об отборе и выносе керна по пластам и по скважинам
Вид таблицы представлен ниже.

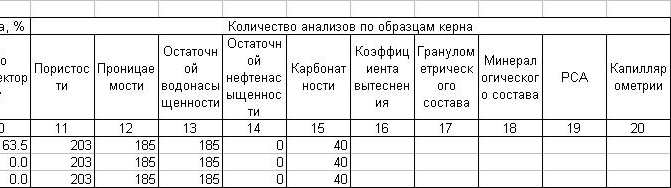

Если выставлена галочка в переключателе «Дополнять количеством определений», то таблица будет выглядеть следующим образом. Первые 11 столбцов останутся прежними, но к ним добавятся еще столбцы «Количество анализов по образцам керна».
Если выставлена галочка в переключателе «Количество определений на метр», то в таблице после выведения итогов по каждому пласту будет выведена дополнительная строчка со значениями количества определений на один метр пласта и коллектора.
Вид таблицы «Сведения об отборе и выносе керна по пластам» при включенном положении переключателя «Дополнять количеством определений».
Данная таблица формируется по пластам расчета. Она показывает:
Переключатель «Выводить значения в скважинах только с коллектором» позволяет игнорировать скважины, которые не вскрыли коллектор в пределах пласта.
Если пользователь захочет учесть данную скважину, он может вручную убрать звездочку в ячейке, после чего произойдет автоматическое появление значения «Кпо*Нэфф» и пересчет средневзвешенного значения по пласту.
Смотрите также:
1. Отчетные таблицы. Подсчет запасов. Керн (презентация)
2. Отчеты. Оперативная отчетность. Керн
На вкладке "Подсчет запасов \ Керн" можно создавать таблицы, связанные с керновыми исследованиями.
1. Сведения об отборе и выносе керна по скважинам и по интервалам отбора (независимо от пластов)
2. Количество скважин и анализов (в целом и по коллектору)
3. Cведения о толщине, освещенности керном продуктивного пласта и объемах выполненных работ по анализу кернового материала
4. Сведения об отборе и выносе керна по скважинам
5. Сведения об отборе и выносе керна
6. Сведения об отборе, выносе и средних значениях керна в коллекторе по скважинам
7. Значения коллекторских свойств по прослоям интерпретации ГИС
Выберите тип таблицы и установите настройки. На выходе будет сформирована таблица в MSExcel. Не редактируйте таблицу, пока не закончится расчет.
1. Сведения об отборе и выносе керна по скважинам и по интервалам отбора
Для создания этой таблицы не требуется задавать пласты расчета. Таблица формируется по интервалам отбора по каждой скважине (или по заданному списку скважин). Вид таблицы представлен ниже.
2. Сведения об отборе и выносе керна по пластам и по скважинам
Вид таблицы представлен ниже.
3. Сведения об отборе и выносе керна по пластам
Вид таблицы представлен ниже. От предыдущей эта таблица отличается тем, что в ней не приводятся данные по скважинам.
Вид таблицы представлен ниже. От предыдущей эта таблица отличается тем, что в ней не приводятся данные по скважинам.
4. Количество скважин и анализов по пластам (в целом и по коллектору)
Вид таблицы представлен ниже.
Вид таблицы представлен ниже.
5. Сведения об отборе, выносе и средневзвешенных значениях керна в коллекторе по скважинам и по пластам
Вид таблицы представлен ниже.
Вид таблицы представлен ниже.
1) интервал залегания продуктивного пласта и его эффективную толщину по данным ГИС (столбцы 2-4),
2) интервал отбора керна, проходку, вынос и процент выноса керна из пласта и его продуктивной толщины (столбцы 5-11),
3) значения пористости (столбцы 12-17), пористости (столбцы 13-23) и остаточной водонасыщенности (столбцы 24-29).
Для каждого из трех параметров ФЕС по керну (пористость, проницаемость, остаточная водонасыщенность) в таблицу выводятся следующие данные:
- кол-во определений,
- кол-во определений на 1 метр коллектора,
- мин-макс,
- среднее,
- Нэфф (эффективная толщина, которая берется из столбца 9 – вынос керна по коллектору),
- Кпо*Нэфф (произведение среднего значения на эффективную толщину, это значение потом используется для расчета средневзвешенного среднего по пласту).
При построении таблицы можно устанавливать следующие опции:
Переключатель «Ограничивать по количеству определений на метр коллектора, не менее» позволяет игнорировать скважины, которые не удовлетворяют указанному условию. В этом случае в столбце «Нэфф» ставится значение со звездочкой.
Смотрите также:
1. Отчетные таблицы. Подсчет запасов. Керн (презентация)
2. Отчеты. Оперативная отчетность. Керн
