Как согласовать точки контуров пласта

Главное меню >> Карта >> Контуры >> Действия >> Исправления

Для исправления контуров откройте модуль "Работа с контурами". Перейдите на вкладку "Действия \ Исправления".

Рассмотрим отмеченные действия:
- Скорректировать контуры залежей по разломам [100]
- Скорректировать контуры залежей по замещениям, выклиниваниям [100]
- Скорректировать внутренние контуры залежей по внешним [100]
- Скорректировать категории по внешним контурам залежей [100]
Данные действия позволяют скорректировать точки контуров пласта. В квадратных скобках указывается предельное максимальное расстояние, на котором проводится анализ. Если расстояние между контурами меньше указанного, то точки контуров корректируются. Изменить расстояние можно нажав на соответствующую кнопку справа.

В окне запроса введите расстояние и нажмите "ОК".

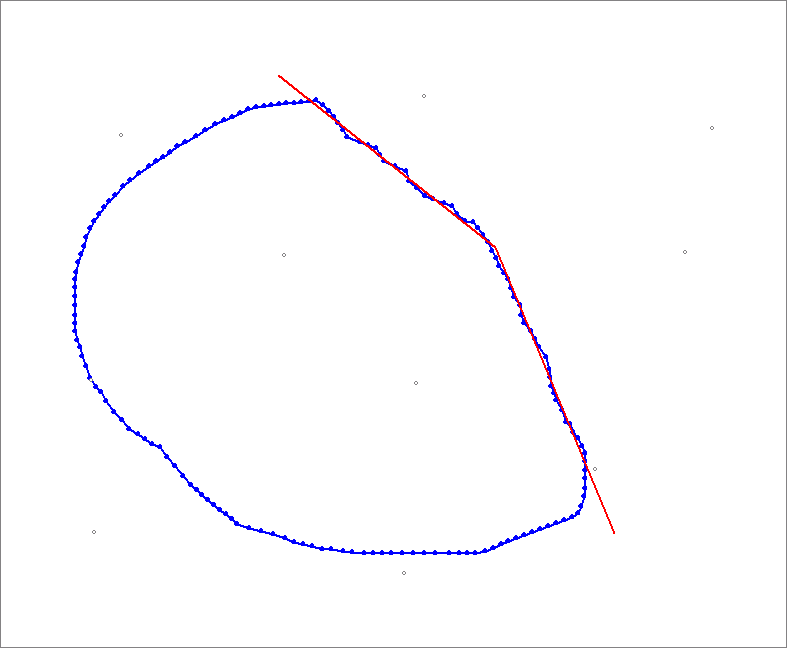

Иногда на карте контуры выглядят следующим образом.

Точки внешнего контура нефтеносности замыкают залежь. С восточной части залежь очевидно ограничивается разломом. Точки внешнего контура нефтеносности должны совпадать с линией разлома. Однако программа не смогла сразу провести процедуру ограничения залежи. Поэтому следует выбрать действие "Скорректировать контуры залежей по разломам [100]" и нажать кнопку "Выполнить". После выполнения действия контур будет выглядеть следующим образом.

Точки, контура нефтеносности скорректировали свое положение.

Для внутренних контуров нефтеносности должно выполняться следующее условие. Внутренний контур нефтеносности не должен выходить за пределы внешнего контура нефтеносности. В частности на линии разлома (или выклинивания коллектора, пласта) он должен совпадать в внешним контуром.

Выберите действие "Скорректировать внутренние контуры залежей по внешним [100]". После выполнения точки внутреннего контура нефтеносности, расположенные на расстоянии менее 100 м, будут скорректированы.

Таким же образом можно скорректировать контуры категорий, выбрав действие "Скорректировать категории по внешним контурам залежей [100]" и задав предельное максимально расстояние.
