Кросс-плоты - это графики в координатах X, Y. На одном кросс-плоте можно размещать несколько серий:
[ Кросс-плоты | Гистограммы | 3D график | Вариограммы | Распределения | Спектры | Кластеризаторы | Матричный плот | Корреляционная матрица | Параллельные координаты | Ряды-распределения | Матрица визуализации ]
Кросс-плоты - это графики в координатах X, Y. На одном кросс-плоте можно размещать несколько серий:
1) точечная серия (каждая точка может иметь свой цвет),
2) линейная серия,
3) регрессия (может быть динамически связана с точечной серией и при редактировании пересчитывается),
4) область.
При открытии окна "Графики" на вкладке "Кросс-плоты" имеется возможности по созданию, оформлению и анализу кросс-плотов.
Источниками данных для построения кросс-плотов могут служить данные различных разделов скважин и пластов проекта (данные по прослоям интерпретации ГИС скважин, данные по параметрам скважин, данные по скважинам карты, данные по поверхностям, данные по каротажу...), а также внешние данные.
Источниками данных для построения кросс-плотов могут служить данные различных разделов скважин и пластов проекта (данные по прослоям интерпретации ГИС скважин, данные по параметрам скважин, данные по скважинам карты, данные по поверхностям, данные по каротажу...), а также внешние данные.
Внешними данными считаются данные, загруженные из внешнего файла или из буфера обмена.
Остальные источники (данные открытого проекта) считаются внутренними (как создать кросс-плот из внешних данных).
При построении кросс-плотов по внутренним данным, окно «Работа с графиками» открывается автоматически, с уже загруженными данными и построенным графиком кросс-плота. При этом открытие графика контролируется соответствующими модулями, отвечающими за работу с определенными данными. Смотрите например "Построение кросс-плотов по данным интерпретации ГИС".
После создания кросс-плота, с ним можно проводить различные действия. Например, его можно оформлять, преобразовывать значения, рассчитывать по нему параметры и уравнения корреляционной связи.
Сохранить кросс-плот можно с помощью меню «Файл \ Кросс-плоты \ Сохранить кросс-плот в файл…». Открыть ранее сохраненный кросс-плот можно с помощью меню «Файл \ Кросс-плоты \ Открыть кросс-плот из файла…».
Серии
На кросс-плоте может одновременно располагаться несколько серий. Серией считается последовательность значений отображаемых в виде графика на кросс-плоте. Список серий расположен в левой панели управления на вкладке «Серии». Каждая серия имеет название, подпись оси X, подпись оси Y и элементы оформления (цвет и размеры точек…).
Серии кросс-плота, построенные по внешним или внутренним данным могут быть двух видов:
- точечные серии,
- серии-линии.
У любого вида серии кросс-плота должны быть пары числовых значений, одно из которых откладывается по оси X, а другое – по оси Y. Кроме того у каждой точки точечной серии может быть свое название – метка и свой цвет, которые присваиваются ей при построении из различных модулей программы.
Каждая серия может быть видимой или нет. Для установки видимости в списке имеются галочки, которые можно убирать иди устанавливать. Выше списка серий расположена панель управления сериями кросс-плота. Серия, выделенная в списке серий является активной. Именно для нее не подвкладке «Оформление» имеются элементы управления для изменения свойств отображения на кросс-плоте. При выделении какой-либо серии в списке названия ее осей по X и Y отображаются на кросс-плоте.

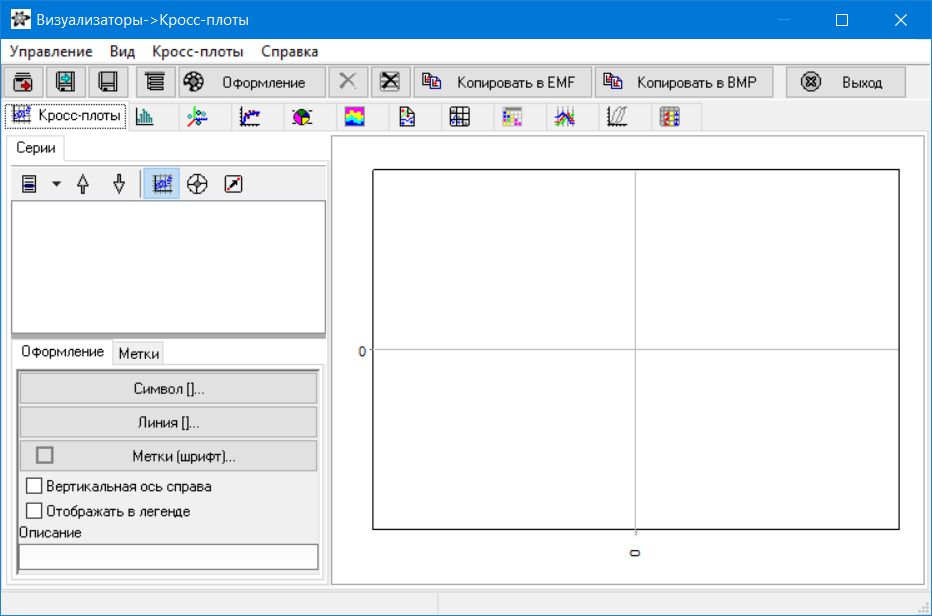

Вкладка «Кросс-плоты» состоит из двух частей:
- область построения (расположена в основной части),
- область управления (расположена слева, ее можно скрыть \ отобразить при помощи пункта меню "Вид \ Менеджер объектов графика").
Область управления состоит из следующих вкладок:
При построении кросс-плотов по внутренним данным, окно «Работа с графиками» открывается автоматически, с уже загруженными данными и построенным графиком кросс-плота. При этом открытие графика контролируется соответствующими модулями, отвечающими за работу с определенными данными. Смотрите например "Построение кросс-плотов по данным интерпретации ГИС".
После создания кросс-плота, с ним можно проводить различные действия. Например, его можно оформлять, преобразовывать значения, рассчитывать по нему параметры и уравнения корреляционной связи.
Сохранить кросс-плот можно с помощью меню «Файл \ Кросс-плоты \ Сохранить кросс-плот в файл…». Открыть ранее сохраненный кросс-плот можно с помощью меню «Файл \ Кросс-плоты \ Открыть кросс-плот из файла…».
Серии
На кросс-плоте может одновременно располагаться несколько серий. Серией считается последовательность значений отображаемых в виде графика на кросс-плоте. Список серий расположен в левой панели управления на вкладке «Серии». Каждая серия имеет название, подпись оси X, подпись оси Y и элементы оформления (цвет и размеры точек…).
Серии кросс-плота, построенные по внешним или внутренним данным могут быть двух видов:
- точечные серии,
- серии-линии.
У любого вида серии кросс-плота должны быть пары числовых значений, одно из которых откладывается по оси X, а другое – по оси Y. Кроме того у каждой точки точечной серии может быть свое название – метка и свой цвет, которые присваиваются ей при построении из различных модулей программы.
Каждая серия может быть видимой или нет. Для установки видимости в списке имеются галочки, которые можно убирать иди устанавливать. Выше списка серий расположена панель управления сериями кросс-плота. Серия, выделенная в списке серий является активной. Именно для нее не подвкладке «Оформление» имеются элементы управления для изменения свойств отображения на кросс-плоте. При выделении какой-либо серии в списке названия ее осей по X и Y отображаются на кросс-плоте.
- область построения (расположена в основной части),
- область управления (расположена слева, ее можно скрыть \ отобразить при помощи пункта меню "Вид \ Менеджер объектов графика").
Область управления состоит из следующих вкладок:
- Серии - Оформление,
- Серии - Метки.
На вкладке "Серии" в верхней части расположен список серий кросс-плота. Для каждой серии можно устанавливать оформление и работать с метками точечных серий. Панель управления сериями состоит из следующих кнопок.
2, 3 - Перемещение активной серии вверх или вниз.
4 - Удаление активной серии.
5 - Удаление всех серий с кросс-плота
6, 7, 8 - кнопки-переключатель режима кросс-плота (6 - режим перемещения, масштабирования, 7 - режим удаления точек активной серии, 8 - режим перемещения точек активной серии).
На вкладке "Серии \ Оформление" представлены инструменты для оформления активной серии графика кросс-плота.
На вкладке "Серии \ Метки" представлены инструменты для выделения точек активной серии графика кросс-плота по значению меток.
На подвкладке «Серии \ Метки» можно провести анализ меток (подписей точек). При нажатии на кнопку "+" из точек активной серии будут извлечены все метки и занесены в список. Подробнее о работе с метками. При выделении меток в списке, точки с соответствующими метками будут отображены на кросс-плоте кружками желтого цвета. Кнопкой "" можно отменить выделение всех меток. Для работы с метками предусмотрена панель инструментов.
1 - кнопка выпадающего меню.
2 - кнопка "Создать список меток по активной серии"
3 - кнопка удаления всех меток
4 - кнопка, деактивирующая выделенные ранее метки. Выделение меток осуществляется при помощи ЛКМ (Shift, Ctrl).
5 - кнопка сортировки списка меток
6 - кнопка "Добавлять метки при выделении точек на графике"
7 - поиск меток
8 - копирование списка меток в буфер.
На подвкладке "Серии \ Области" представлены инструменты для создания, редактирования, удаления областей. Подробнее об областях кросс-плота.
На вкладке "Регрессии" представлены инструменты для создания регрессионных зависимостей по активной серии. Подробнее о регрессиях.
Чтобы поменять оформление графика, нажмите на кнопку "" (подробнее).
Здесь же устанавливаются пределы по осям, шрифты для осей, установка логарифмического масштаба (при этом точки должны иметь только положительные значения).
Легенду можно размещать в разных частях графика.
Распределения точек (гистограммы частости встречаемости) по осям можно включить с помощью галочек "Показывать распределения".
Решаемые задачи:
1. Как создать график из внешних данных
2. Как построить линию регрессии
3. Как создать разделяющую линию
4. Как удалить лишние точки с кросс-плота
5. Как установить метки на скважины карты
6. Что можно делать с метками
Смотрите также:
1. Создание кросс-плота
2. Работа с кросс-плотами (презентация)
3. Меню активной серии кросс-плота
4. Работа с точками активной серии
5. Области кросс-плота
6. Оцифровка графика (видеоурок)
