Менеджер карт: данные

Главное меню >> Окно >> Окно пластовой информации >> Менеджер карт

---

[ Данные | Список скважин | Контуры | Изображения | Действия | Пластовые структуры ]

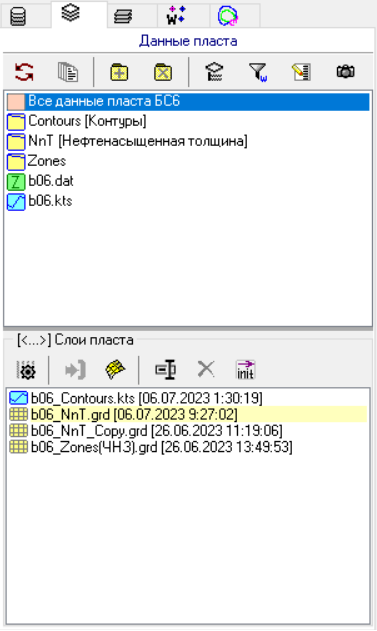

На вкладке "Данные пласта" менеджера карт можно управлять данными пласта. Вкладка появляется только если на карту загружен пласт (что такое пласт).

Вкладка состоит из двух частей, расположенных сверху вниз:

1. Данные пласта (папки и слои)

2. Элементы карты пласта (слои всего пласта или выделенной папки пласта).

1. Данные пласта (папки и слои). Раздел позволяет управлять картами (папками) пласта.

Пиктограммы папки означают контейнеры для карт различного типа. Каждый элемент представляет собой физически папку, хранящуюся в папке пласта. Для зарегистрированных типов карт в квадратных скобках приводится расшифровка.
Ниже следуют элементы, в которых хранятся данные для скважин, контуры, поверхности, фиктивные точки, метки для скважин, текстовые слои, профили, оформления. Каждый элемент представляет собой физически файл, хранящийся в папке пласта.
В списке отображаются файлы следующих типов.
- Данные по скважинам, в которых хранятся значения полей в скважинах (dat),
- Контуры (kts),
- Поверхности (grd),
- Точки карты (фиктивные скважины) (gglfw),
- Классы скважин (gglwc),
- Метки скважин (ggllb),
- Текстовые данные карты (ggltx),
- Профили (gglpr),

- Оформленные карты (gmp).
Чтобы загрузить слой на карту, нужно произвести на элементе двойной щелчок мыши. Следующий двойной щелчок мыши на элементе выгружает слой с карты.
На карту может быть загружено несколько слоев контуров. Остальные типы слоев на карту могут загружаться только по одному.
Для управления данными пласта предназначена панель инструментов.
Подробнее о панели инструментов данных пласта.
Подробнее об окне "Управление данными пласта".

2. Слои пласта. Раздел позволяет управлять слоями (точками, поверхностями, контурами и другими элементами-слоями карты) как в пределах всего пласта, так и в пределах выбранной карты. Если в разделе "Данные пласта" выбран первый пункт "Все данные пласта [NNN]", то отображаются все слои всех типов карт (всех папок пласта). Зарегистрированные поверхности выделяются.

В верхней части элементов карты-пласта имеется панель инструментов, позволяющая переименовывать, удалять и перемещать элементы карты. Панель инструментов элементов карты пласта имеет следующие кнопки.

Кнопка 1. Меню для установки режимов видимости элементов заданного типа (подробнее)
Кнопка 2. Открытие модуля "Анализ поверхностей" в режиме поверхностей пласта
Кнопка 3. Изменение названия выделенного элемента карты пласта
Кнопка 4. Удаление выделенного элемента карты пласта
Кнопка 5. Перенос выделенного элемента карты пласта в подпапку исходных данных
Кнопка 6. Копирование данных в выделенную папку пласта (можно копировать контуры, поверхности, фиктивные точки из файлов формата GeoGlobe)

Перенос выделенного элемента карты пласта в подпапку исходных данных
Подпапка исходных данных называется "_Init" и может существовать внутри каждой карты пласта. В этой папке хранятся предыдущие или специальные версии карт пласта. Если нажата галочка "Исходные данные", то элементы карты, хранящиеся в подпапке, отображаются в списке и начинаются со строки "[Исх]".

Эти элементы могут загружаться на карту и выгружаться с карты также, как и другие элементы - двойным щелчком мыши.
Чтобы перенести элемент в подпапку исходных данных, которая называется "_Init", выделите его в списке и нажмите на кнопку "". Элемент будет перенесен. Если в подпапке уже имеется элемент с таким названием, появится окно ввода дополнительной информации.

В окне можно выбрать действие переименования (после чего нужно переименовать название файла в поле "Перемещаемый файл", которое станет активным) или перезаписи и подтвердить выбор кнопкой "ОК".

Версии до 2018

1. Общие данные проекта. Данный раздел можно раскрывать и закрывать с помощью кнопки, расположенной справа.

Раздел позволяет загружать на карту и выгружать с карты, контуры, общие для проекта-месторождения. Эти контуры не зависят от пластов.
Чтобы заполнить контуры необходимо нажать на кнопку слева. При этом откроется окно "Запросы \ Общие контуры проекта". В этом окне можно задавать KTS-файлы для каждого типа общих контуров (подробнее).
