Интерпретация ГИС. Действия. Внешние данные в точках

Главное меню >> Действия >> Работа с интерпретацией ГИС >> Действия

---

Чтобы провести исправления по внешним данным в прослоях интерпретации ГИС, откройте модуль "Работа с прослоями базы интерпретации ГИС" (меню "Действия \ Прослои интерпретации ГИС...").

Перейдите на вкладку "Действия \ Внешние данные".

Доступны следующие действия с внешними данными:

1. Таблица пересечений с прослоями интерпретации
2. Таблица данных по точкам внешних данных
3. Таблица данных по прослоям
4. Кросс-плот сравнения по точкам
5. Занесение внешних данных в активное свойство прослоев
Внешние данные должны включать по столбцам: название скважины, глубину (абсолютную отметку) свойства и значение свойства.

Привязка к прослою интерпретации ГИС осуществляется по глубине или по абсолютной отметке (строка "Тип привязки к внешним данным" в настройках). Чтобы загрузить внешние данные, нажмите на кнопку "Загрузить внешние данные...".

Загрузка внешних данных осуществляется из источника по столбцам. Необходимо задать столбцы для названия скважины, глубины, свойства.

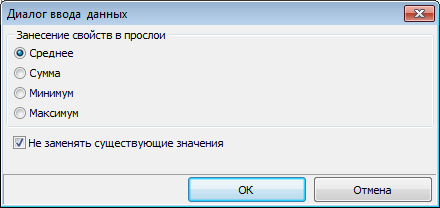

Для выполнения действия "Занесение внешних данных в активное свойство прослоев" необходимо задать настройки, нажав на кнопку справа.

Выберите способ расчета. Поскольку может оказаться, что в пределах одного прослоя окажется несколько значений внешнего свойства. Установите галочку "Не заменять существующие значения".

---
