Работа с пластами проекта. Действия. Карта суммарной толщины по региону

Главное меню >> Действия >> Работа с пластовыми данными проекта >> Действия >> Действия с поверхностями | Примеры

Предполагается, что карта суммарной насыщенной толщины по региону включает в себя несколько пластов (необходимо суммирование по разрезу) и несколько месторождений (необходима склейка - составление по площади). Откройте окно "Работа с пластами проекта" через меню "Действия \ Работа с пластовыми данными проекта...". Перейдите на вкладку "Действия с поверхностями". Выберите действие "Скопировать поверхности".

Чтобы построить суммарную карту нефте(газо)насыщенной толщины по региону, нужно выполнить следующие действия:
1.  Задать месторождения (группы).
2.  Задать стратиграфический интервал.
3.  Скопировать поверхности в одну папку.
4.  Установить геометрию результата.
5.  Просуммировать поверхности.
В процессе работы необходимо будет воспользоваться модулем "Работа с пластами проекта" и модулем "Анализ поверхностей".

Укажите поверхности для копирования нажав на поле ввода "Поверхности для копирования".

Далее укажите папку, для копирования туда всех поверхностей. Все поверхности сначала нужно собрать в одном месте.

Установите галочку на группы и задайте группы для обработки.

Предполагается, что каждая группа - это одно месторождение. В каждой группе имеются продуктивные пласты. Обрабатываться будут пласты, отмеченные галочкой. В каждом пласте должны быть определены поверхности.

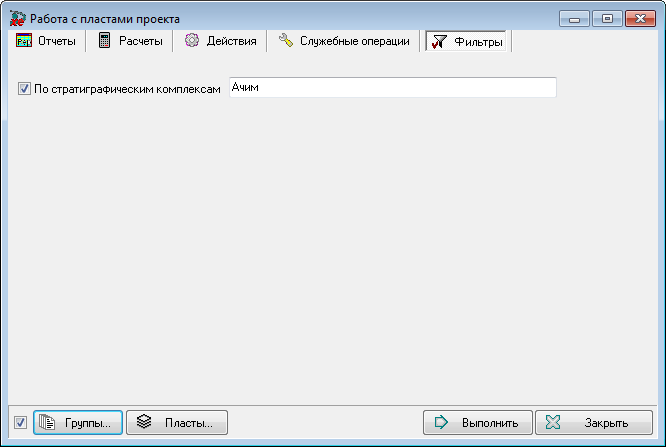

Если вы хотите получить поверхность не по всем пластам, а по какому либо стратиграфическому комплексу, то на вкладке "Фильтры" поставьте галочку и введите названия комплексов.

Для каждого пласта можно устанавливать свойство "Стратиграфия", вписывая туда произвольное название.

 По этому названию и будет идентифицироваться пласт для участия в расчетах при нажатой галочке "По стратиграфическим комплексам". После установки всех настроек нажмите кнопку "Выполнить". Поверхности будут скопированы в одну указанную папку.

Все скопированные поверхности имеют свою геометрию, которая в сумме может покрывать значительную территорию. Поэтому перед суммированием может понадобиться процедура огрубления поверхностей, то есть увеличение шага. Для сравнения геометрии откройте модуль "Анализ поверхностей" (меню "Приложения \ Анализ поверхностей...").

Заполните список поверхностей. Перейдите на вкладку "Отчеты" и выберите действие "Сравнение геометрии". Нажмите "Выполнить". Появится окно "Границы" в котором можно сравнить геометрию.

Суммарная поверхность может быть получена в модуле "Анализ поверхностей" на вкладке "Калькуляторы". Выберите действие "Просуммировать". Нажмите кнопку "Задать геометрию поверхности результата".

Программа проанализирует все поверхности для суммирования и определит геометрию так, чтобы поверхность-результат охватывала все исходные границы.
Обратите внимание на то, какой размер может иметь суммарная карта при шаге 50х50 или 100х100 метров. При необходимости проведите огрубление геометрии.

Установите шаг, чтобы общее количество ячеек было приемлемым. Не редактируйте поля "Кол-во узлов". Программа рассчитает их сама. Если не удается сделать шаг целым, измените минимум (уменьшите) и максимум (увеличьте). Как правило региональные поверхности служат для обзорных иллюстраций, поэтому шаг можно задавать 200х200 и более.

Теперь поверхности можно суммировать для того, чтобы получить общую карту. В модуле "Анализ поверхностей" на вкладке "Калькуляторы" выберите и выполните действие "Просуммировать".

---
