Главное меню >> Действия >> Работа с интерпретацией ГИС

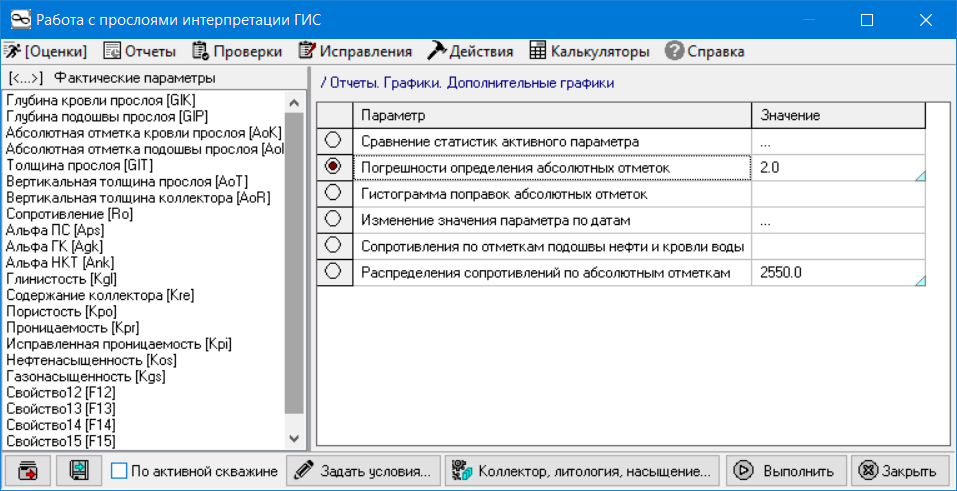

Чтобы просмотреть графически, как различаются абсолютные отметки по данным инклинометрии и РИГИС, необходимо открыть окно «Работа с прослоями интерпретации ГИС» (выбрать меню «Действия \ Прослои интерпретации ГИС…»). Перейдите на вкладку «Отчеты \ Графики \ Дополнительные графики \ Погрешности определения абсолютных отметок».
Задайте пласт интерпретации ГИС (кнопка «Задать условия…»). Нажмите кнопку «Выполнить». Появится график сравнения для заданного пласта. Одна точка на графике – это одна скважина. По оси X отложены удлинения скважин, по оси Y – поправка (т.е. разница абсолютной отметки на кровлю пласта между данными интерпретации ГИС и инклинометрией).
На графике также отображаются расходящиеся линии, показывающие допустимую максимальную поправку для данной средней глубины пласта, зависящую от удлинения.
Чтобы просмотреть графически, как различаются абсолютные отметки по данным инклинометрии и РИГИС, необходимо открыть окно «Работа с прослоями интерпретации ГИС» (выбрать меню «Действия \ Прослои интерпретации ГИС…»). Перейдите на вкладку «Отчеты \ Графики \ Дополнительные графики \ Погрешности определения абсолютных отметок».
Расходящиеся линии строятся для глубины пласта, которая рассчитывается как средняя для указанного пласта. Зеленым цветом показываются линии обычного инклинометра, красным цветом – гироинклинометра, точность которого выше.
Для построения гистограммы поправок абсолютных отметок, также следует задать пласт, чтобы не смешивать возможные поправки на разные пласты. График поправок выглядит следующим образом.
Для более подробного анализа, его можно передать в модуль "Работа с графиками". В табличном виде поправки можно получить воспользовавшись модулем "Отчетная документация" в разделе "Оперативная отчетность" (выгрузка данных поправок).
Смотрите также:
1. Отчетная документация. Подсчет запасов. Отчеты по скважинам. Выгрузка данных поправок
2. Работа с пластами проекта. Расчеты. Допустимые поправки в скважинах
Для построения гистограммы поправок абсолютных отметок, также следует задать пласт, чтобы не смешивать возможные поправки на разные пласты. График поправок выглядит следующим образом.
Смотрите также:
1. Отчетная документация. Подсчет запасов. Отчеты по скважинам. Выгрузка данных поправок
2. Работа с пластами проекта. Расчеты. Допустимые поправки в скважинах
